हायड्रॉलिक सिस्टममध्ये हायड्रॉलिक सिलिंडरच्या स्व-वंशासाठी कारणे आणि समाधानाचे विश्लेषण?

परिचय

हायड्रॉलिक सिलेंडर्सहायड्रॉलिक सिस्टममध्ये सामान्यतः अ‍ॅक्ट्युएटर्स वापरले जातात. त्यांची ऑपरेशनल स्थिरता संपूर्ण सिस्टमच्या कामगिरीवर थेट परिणाम करते. आज, हायड्रॉलिक सिलेंडर ऑपरेशनसह सामान्य समस्यांविषयी चर्चा करूया. लॉक झाल्यावर ते बर्‍याचदा स्वत: वर का कमी करतात? प्रथम, हायड्रॉलिक सिलेंडर्सच्या रचना आणि कार्यरत तत्त्वावर चर्चा करूया.

1. हायड्रॉलिक सिलेंडरची रचना आणि कार्य तत्त्व

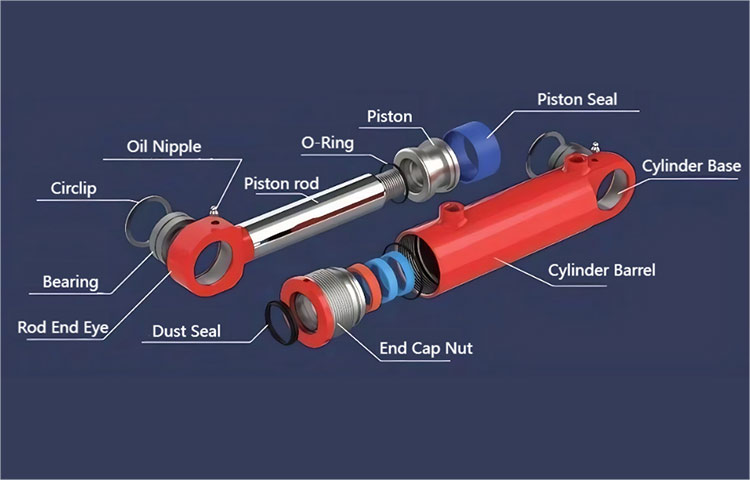

A हायड्रॉलिक सिलेंडरसामान्यत: मागील एंड कॅप, सिलेंडर बॅरेल, पिस्टन रॉड, पिस्टन असेंब्ली आणि फ्रंट एंड कॅप असते. सिलेंडर किंवा हाय-प्रेशर चेंबरपासून लो-प्रेशर चेंबरपर्यंत तेल गळती रोखण्यासाठी, सिलेंडर बॅरेल आणि एंड कॅप, पिस्टन आणि पिस्टन रॉड, पिस्टन आणि सिलेंडर बॅरेल आणि पिस्टन रॉड आणि फ्रंट एंड कॅप दरम्यान सील बसविल्या जातात. फ्रंट एंड कॅपच्या बाहेरील बाजूस डस्ट गार्ड देखील स्थापित केला आहे. पिस्टनला त्याच्या स्ट्रोकच्या शेवटी वेगाने मागे घेताना सिलेंडरच्या डोक्यावर आदळण्यापासून रोखण्यासाठी, हायड्रॉलिक सिलेंडरच्या शेवटी एक बफर डिव्हाइस स्थापित केले जाते. एक्झॉस्ट डिव्हाइस देखील आवश्यक असू शकते.

Alt. हायड्रॉलिक सिलेंडर रचना

2. सामान्य हायड्रॉलिक सिलेंडर सर्किट

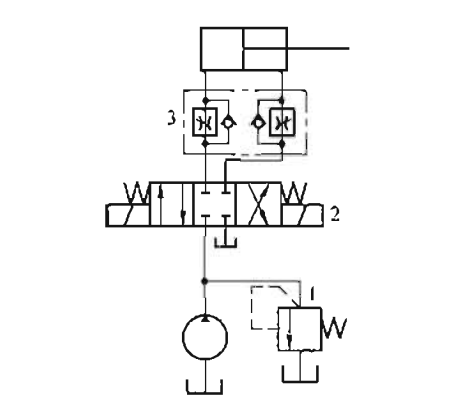

हायड्रॉलिक सिस्टममध्ये, जेव्हा हायड्रॉलिक सिलेंडर विशिष्ट लांबीपर्यंत वाढवितो, तेव्हा यापुढे हालचाल करण्याची आवश्यकता नसते आणि विशिष्ट कालावधीसाठी केवळ विशिष्ट स्थितीत ठेवणे आवश्यक असते. या टप्प्यावर, सिलेंडर त्या जागी ठेवण्यासाठी एक दिशात्मक नियंत्रण वाल्व किंवा हायड्रॉलिक लॉक वापरला जाऊ शकतो. सामान्य हायड्रॉलिक सर्किट खालीलप्रमाणे आहे:

अल्ट.हायड्रॉलिक सिलेंडर सर्किट

3. हायड्रॉलिक सिलिंडर आपोआप खाली उतरण्याच्या कारणांचे विश्लेषण

च्या पिस्टन रॉडहायड्रॉलिक सिलेंडरबाह्य शक्तीच्या क्रियेखाली माघार घेते. हायड्रॉलिक सिलेंडरच्या संरचने आणि कार्यरत तत्त्वानुसार, आम्ही विश्लेषण करू शकतो की हायड्रॉलिक सिलेंडरच्या मागे घेण्याचे मूलभूत कारण म्हणजे रॉडलेस चेंबरमधील हायड्रॉलिक तेलाचे प्रमाण कमी झाले आहे. रॉडलेस चेंबरमधील हायड्रॉलिक तेलाचे प्रमाण कमी होण्याचे संभाव्य कारणे ही हायड्रॉलिक सिलेंडर आपोआप खाली येण्याचे कारण आहे:

(१) हायड्रॉलिक सिलेंडरची अंतर्गत गळती. हायड्रॉलिक सिलेंडरच्या रॉडलेस चेंबरमधील तेल पिस्टन सीलद्वारे रॉड चेंबरमध्ये वाहते.

(२) हायड्रॉलिक सिलेंडरच्या मागील टोकाच्या कव्हरवर गळती. रॉडलेस चेंबरमधील हायड्रॉलिक तेल मागील बाजूस कव्हरद्वारे बाहेरील बाहेर गळत आहे. ही बाह्य गळती आहे आणि तपासणी करणे सोपे आहे.

()) रॉडलेस चेंबरमधील हायड्रॉलिक तेल तेलाच्या बंदरातून वाहते. हे बर्‍याच परिस्थितींमध्ये विभागले जाऊ शकते:

अ) तेल पोर्ट पाईप संयुक्त किंवा हायड्रॉलिक ऑइल पाईपमधून तेल गळती. हे बाह्य गळती देखील आहे आणि तपासणे सोपे आहे.

ब) उलट्या वाल्व्ह तटस्थ लॉकचा वापर करून सर्किटमध्ये, उलट वाल्व पूर्णपणे तटस्थ स्थितीत परत येऊ शकत नाही किंवा तटस्थ सील खराब असू शकते.

सी) हायड्रॉलिक लॉक वापरुन सर्किटमध्ये, हायड्रॉलिक लॉक रिंग खराब होऊ शकते किंवा उलट वाल्व तटस्थ स्थिती अयोग्यरित्या निवडली जाऊ शकते. ()) हायड्रॉलिक सिलेंडर बॅरेलमधून तेल गळती देखील बाह्य गळती मानली जाते, जे निरीक्षण करणे सोपे आहे आणि शक्यता सामान्यत: खूपच लहान असते.

4. समाधान

(१) हायड्रॉलिक सिलेंडरची अंतर्गत गळती सील रिंगच्या वृद्धत्वामुळे होऊ शकते. सील रिंग पुनर्स्थित करणे आवश्यक आहे किंवा अधिक वाजवी सीलिंग स्ट्रक्चरचे पुन्हा डिझाइन करणे आवश्यक आहे.

(२) हायड्रॉलिक सिलेंडरच्या मागील शेवटच्या कव्हरच्या गळतीसाठी हेच खरे आहे. सील पुनर्स्थित करणे आवश्यक आहे किंवा अधिक वाजवी सीलिंग स्ट्रक्चरचे पुन्हा डिझाइन करणे आवश्यक आहे.

()) जेव्हा तेल पाईप संयुक्त गळती तेल होते, तेव्हा संयुक्त सील रिंग खराब झाली आहे की नाही ते तपासा. सील पुनर्स्थित करा किंवा संयुक्त पुनर्स्थित करा.

()) रिव्हर्सिंग व्हॉल्व्ह सेंटर लॉकचा वापर करून सर्किटमध्ये, सेंटर सील चांगले नाही. सामान्यत: हे तेलाच्या डागांमुळे किंवा इतर अशुद्धीमुळे उद्भवते ज्यामुळे वाल्व्ह कोर जागेवर जाऊ शकत नाही किंवा वसंत amp तु अडकले किंवा तुटलेले आहे, ज्यामुळे ते मध्यभागी परत येऊ शकत नाही. व्यावसायिक कर्मचार्‍यांना उलट वाल्व दुरुस्त करणे किंवा पुनर्स्थित करणे आवश्यक आहे. जर दबाव देखभाल आवश्यकता तुलनेने जास्त असेल तर आपण हायड्रॉलिक लॉक बदलण्याचा विचार करू शकता.

()) हायड्रॉलिक लॉकने लॉक केलेल्या सर्किटमध्ये, बंद पोर्ट ए आणि बी असलेले तटस्थ फंक्शन वाल्व वापरता येत नाही, कारण पोर्ट ए आणि बी बंद केल्याने हायड्रॉलिक कंट्रोल वन-वे वाल्व अद्याप दोन्ही दिशेने उघडू शकते आणि लॉकिंगची भूमिका निभावण्यास अपयशी ठरू शकते. याव्यतिरिक्त, हायड्रॉलिक लॉक स्प्रिंग ब्रेक किंवा अशुद्धी देखील हायड्रॉलिक लॉक पूर्णपणे बंद होऊ शकत नाहीत, परिणामी गळती होऊ शकते.

सारांश

हायड्रॉलिक सिलेंडर्सहायड्रॉलिक सिस्टममध्ये गंभीर अ‍ॅक्ट्युएटर्स आहेत आणि सिस्टमच्या कामगिरीसाठी त्यांची स्थिरता आवश्यक आहे. एक सामान्य समस्या म्हणजे स्थितीत लॉक केल्यावर हायड्रॉलिक सिलेंडर्सचा अवांछित स्व-वंश. ही समस्या अंतर्गत किंवा बाह्य गळतीमुळे उद्भवते, जसे की सिलेंडरमधील सील अपयश, शेवटी कव्हर्समध्ये गळती किंवा तेल बंदरातून सुटणारी हायड्रॉलिक तेल. याव्यतिरिक्त, दिशात्मक नियंत्रण वाल्व्ह किंवा हायड्रॉलिक लॉकचे अयोग्य कार्य - जसे की अपूर्ण तटस्थ स्थिती, सील पोशाख किंवा चुकीच्या वाल्व निवड - या समस्येस योगदान देऊ शकते. सोल्यूशन्समध्ये खराब झालेले सील बदलणे, सदोष वाल्व दुरुस्त करणे किंवा बदलणे, योग्य हायड्रॉलिक लॉक निवड सुनिश्चित करणे आणि दूषित होण्यापासून रोखण्यासाठी सिस्टमची स्वच्छता राखणे समाविष्ट आहे. या घटकांना संबोधित केल्याने विश्वसनीय हायड्रॉलिक सिलेंडर ऑपरेशन सुनिश्चित होते आणि अनावश्यक हालचाली प्रतिबंधित करते.
