सीएनसी मशीन टूल धारकांचे प्रकार आणि वैशिष्ट्ये？

परिचय

च्या अचूक मशीनिंगच्या क्षेत्रातसीएनसी मशीन टूल्स, टूल धारक हे मुख्य घटक आहेत जे साधने आणि मशीन साधने कनेक्ट करतात. सीएनसी मशीनिंगमध्ये तज्ञ असलेली कंपनी म्हणून, आम्हाला हे चांगले ठाऊक आहे की विविध प्रकारचे साधन धारकांचा मशीनिंग कार्यक्षमता, सुस्पष्टता आणि गुणवत्तेवर खोलवर परिणाम होतो. मी तुम्हाला सामान्य प्रकारांची ओळख करुन देतोसीएनसी मशीन टूल धारकआणि त्यांची तपशीलवार वैशिष्ट्ये.

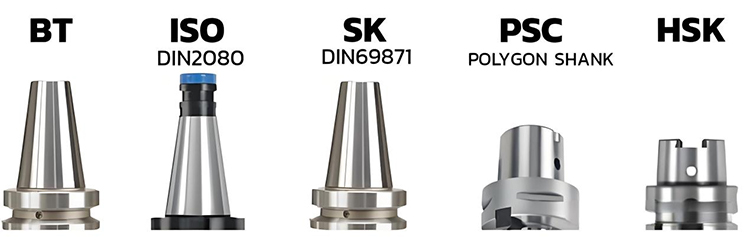

मशीनिंग सेंटर स्पिंडलच्या टूल होलच्या टेपरच्या अनुसार टूल धारकांना सहसा दोन श्रेणींमध्ये विभागले जातात:

1. स्पिंडल टेपरसह युनिव्हर्सल टूलहोल्डर 7:24

7:24 टेपर टूलहोल्डर पोझिशनिंगसाठी स्वतंत्र टेपर पृष्ठभाग वापरते आणि टेपर हँडल लांब आहे. टेपर पृष्ठभाग एकाच वेळी दोन कार्ये करतो: स्पिंडल सेंटरशी संबंधित टूलहोल्डरला स्थान देणे आणि घट्ट शक्तीद्वारे टॉर्क प्रसारित करणे.

7: 24 च्या टेपरसह युनिव्हर्सल टूलहोल्डर सहसा पाच मानके आणि वैशिष्ट्ये असतात:

(१) आंतरराष्ट्रीय मानक आयएस ० 73 888888-१ (चतुर्थ किंवा ते म्हणून संक्षिप्त)

वैशिष्ट्ये:

उच्च अष्टपैलुत्व, डीआयएन 69871 आणि एएनएसआय/एएसएमई स्पिंडल टेपर मशीन टूल्सवर स्थापित केले जाऊ शकते.

(२) जर्मन मानक डीआयएन 69871, चिनी मानक जीबी 10944

(जेटी, एसके, डीआयएन, डीएटी किंवा डीव्ही म्हणून संक्षिप्त)

वैशिष्ट्ये:

इन्स्टॉलेशन परिमाण आयएसओ 7388-1 टूलधारकांसारखेच आहेत, परंतु डी 4 मूल्य मोठे आहे, ज्यामुळे स्थापनेचा हस्तक्षेप होऊ शकतो.

()) अमेरिकन मानक एएनएसआय बी 5.50

वैशिष्ट्ये:

यात वेज नॉचची कमतरता आहे आणि डीआयएन 69871 आणि आयएसओ 7388-1 मशीन टूल्सवर स्थापित केले जाऊ शकत नाही, परंतु नंतरचे दोन स्थापित केले जाऊ शकतात.

()) जपानी मानक जेआयएस बी 6339, (एमएएस बीटी, बीटी म्हणून ओळखले जाते)

वैशिष्ट्ये:

बीटी टूलहोल्डर टेपर मागील तीन टूलधारकांपेक्षा लहान आहे आणि स्थापनेचे परिमाण भिन्न आहेत, म्हणून ते बदलले जाऊ शकत नाहीत. सममितीय रचना इतर तीन टूलधारकांपेक्षा उच्च वेगाने अधिक स्थिर करते.

()) जर्मन मानक डीआयएन २०80० (एनटी किंवा एसटी म्हणून संक्षिप्त)

तणाव पद्धतः एनटी प्रकार टूल होल्डरला पारंपारिक मशीन टूलवर पुल रॉडने घट्ट केले जाते, ज्यास चीनमध्ये एसटी म्हणून देखील ओळखले जाते

2. स्पिंडल टेपर 1:10 सह टूल धारक

(१) एचएसके टूलहोल्डर

एचएसके व्हॅक्यूम टूलहोल्डर्स हाय-स्पीड मशीनिंग दरम्यान सिस्टमची कडकपणा आणि स्थिरता आणि उत्पादनाची अचूकता सुधारू शकतात आणि हाय-स्पीड मशीनिंगमध्ये महत्त्वपूर्ण भूमिका बजावत टूल बदलण्याची वेळ कमी करू शकतात.

एचएसके टूलधारक ए, बी, सी, डी, ई आणि एफ सारख्या विविध वैशिष्ट्यांमध्ये उपलब्ध आहेत. त्यापैकी ए, ई आणि एफ सामान्यत: मशीनिंग सेंटरमध्ये (स्वयंचलित साधन बदल) वापरली जातात.

वैशिष्ट्ये: यात 1:10 चे टेपर आहे आणि दुहेरी बाजूंनी संपर्क डिझाइन स्वीकारते (म्हणजेच, टेपर आणि शेवटचा चेहरा एकाच वेळी संपर्कात आहे), उच्च-कडकपणा आणि अचूकता प्रदान करते, विशेषत: हाय-स्पीड कटिंग वातावरणासाठी योग्य.

(२) पीएससी टेपर शँक (आयएसओ २66२23))

एक लहान टेपर डिझाइन वापरते (सामान्यत: 1:10 टेपर), परंतु केवळ टेपर पृष्ठभागाच्या संपर्काद्वारे स्पिंडलला कनेक्ट होते. काही मॉडेल कठोरता सुधारण्यासाठी एंड फेस संपर्क एकत्र करू शकतात.

हाय-स्पीड रोटेशन दरम्यान केन्द्रापसारक शक्तीमुळे होणार्‍या टेपर पृष्ठभागाच्या क्लीयरन्समधील बदल कमी करणे हे डिझाइनचे लक्ष्य आहे, परंतु त्याची स्थिती पद्धत एचएसकेपेक्षा सोपी आहे आणि मुख्यत: टेपर पृष्ठभागाच्या घर्षण शक्तीवर अवलंबून असते.

निष्कर्ष

एक निर्माता म्हणूनसीएनसी मशीन टूल धारक, आम्ही नेहमीच वापरकर्त्यांना उच्च-गुणवत्तेची, उच्च-कार्यक्षमता साधन हँडल उत्पादने प्रदान करण्यास वचनबद्ध असतो. म्हणूनच, आम्ही प्रत्येक टूल हँडल सीएनसी मशीनिंगमध्ये उत्कृष्ट कामगिरी करू शकेल, हे सुनिश्चित करण्यासाठी उत्पादनांच्या डिझाइनचे ऑप्टिमाइझ करणे आणि उत्पादन श्रेणी समृद्ध करणे सुरू ठेवतो, वापरकर्त्यांना कार्यक्षम आणि अचूक मशीनिंगची उद्दीष्टे साध्य करण्यात मदत करते.
