हायड्रोलिक सिलेंडर सीलिंगबद्दल तुम्हाला किती माहिती आहे?

हायड्रोलिक सिलेंडरदोन्ही बाजूंनी दाब बदलून पिस्टन रॉडची पुढे आणि मागची हालचाल साध्य करा. तथापि, हायड्रॉलिक तेल हायड्रॉलिक सिलेंडरच्या डाव्या आणि उजव्या चेंबरमध्ये अस्तित्वात आहे. हायड्रॉलिक सिलेंडरमधील पिस्टन हालचाली आणि उपकरणाची आवश्यक सीलिंग कार्यक्षमता दोन्ही कसे राखू शकतो?

हायड्रोलिक सिलिंडरचे वर्गीकरण हायड्रोलिक सिलिंडर अनेक प्रकारात येतात:

(1) कृतीच्या पद्धतीनुसार, हायड्रॉलिक सिलिंडर दोन मुख्य श्रेणींमध्ये विभागले गेले आहेत: एकल-अभिनय आणि दुहेरी-अभिनय. एकल-अभिनय हायड्रॉलिक सिलेंडरमध्ये, एका दिशेने हालचाल हायड्रॉलिक दाबाने साध्य केली जाते, तर उलट हालचाल गुरुत्वाकर्षण किंवा स्प्रिंग फोर्सवर अवलंबून असते. डबल-ॲक्टिंग हायड्रॉलिक सिलेंडरमध्ये, दोन्ही दिशांमधील हालचाल हायड्रॉलिक दाबावर अवलंबून असते.

(२) वेगवेगळ्या ऑपरेटिंग प्रेशरनुसार, हायड्रॉलिक सिलिंडर मध्यम-दाब, कमी-दाब, मध्यम-उच्च-दाब आणि उच्च-दाब हायड्रॉलिक सिलेंडर्समध्ये विभागले जाऊ शकतात. • मशीन टूल्ससाठी, मध्यम आणि कमी दाबाचे हायड्रॉलिक सिलिंडर सामान्यत: 2.5MPa~6.3MPa रेट केलेल्या दाबासह वापरले जातात; लहान आकाराचे, हलके वजन आणि उच्च आउटपुट आवश्यक असलेली बांधकाम वाहने आणि विमानांसाठी, 101MPa~16MPa रेट केलेल्या दाबासह, मध्यम आणि उच्च दाबाचे हायड्रॉलिक सिलिंडर बहुतेक वापरले जातात;

हायड्रॉलिक प्रेस आणि तत्सम यंत्रसामग्रीसाठी, बहुतेक 25MPa~315MPa रेट केलेल्या दाबासह उच्च दाब हायड्रॉलिक सिलिंडर वापरतात.

(३) विविध संरचनात्मक प्रकारांनुसार, हायड्रॉलिक सिलिंडरचे वर्गीकरण पिस्टन प्रकार, प्लंजर प्रकार, स्विंग प्रकार, दुर्बिणीसंबंधी प्रकार इत्यादींमध्ये केले जाते. त्यापैकी पिस्टन प्रकारचे हायड्रॉलिक सिलिंडर सर्वाधिक वापरले जातात. पिस्टन प्रकारच्या हायड्रॉलिक सिलेंडर्समध्ये भिन्न संरचना आणि हालचाली मोड असतात, जसे की सिंगल पिस्टन रॉड आणि डबल पिस्टन रॉड, सिलेंडर-फिक्स्ड प्रकार आणि रॉड-फिक्स्ड प्रकार.

हायड्रॉलिक सिलेंडर कसे गळते?

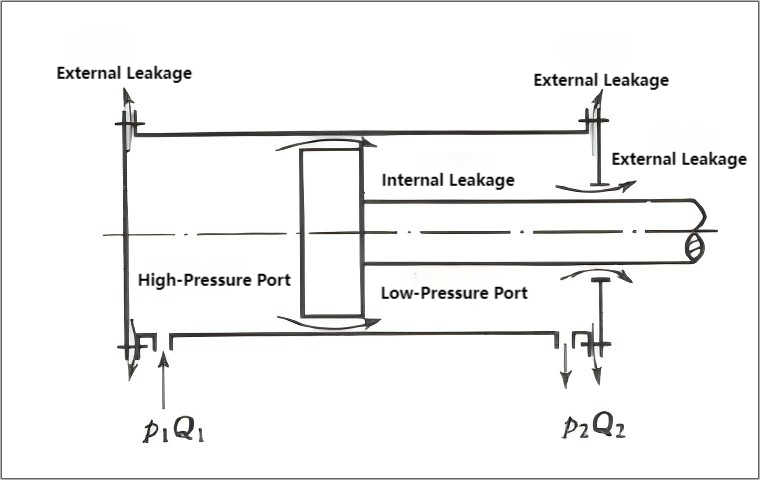

a मध्ये हायड्रॉलिक तेल कसे गळतेहायड्रॉलिक सिलेंडर? हायड्रॉलिक सिलेंडर काम करत असताना, पोकळीच्या बाहेरील दाबापेक्षा (वातावरणाचा दाब) पोकळीतील दाब जास्त असतो; ऑइल इनलेट पोकळीतील दाब ऑइल रिटर्न पोकळीतील दाबापेक्षा खूप जास्त असतो. अशा प्रकारे, तेल निश्चित भागांच्या (एक मार्ग) कनेक्शनद्वारे गळती होऊ शकते, जसे की शेवटची टोपी आणि सिलिंडरमधील कनेक्शन आणि तुलनेने हलणारे भाग (दुसरा मार्ग) यांच्यातील क्लिअरन्स. खालील चित्रात दाखवल्याप्रमाणे. बाह्य गळतीमुळे केवळ तेलाची हानी होते आणि पर्यावरणावर परिणाम होतो असे नाही तर आगीचा धोकाही निर्माण होतो. अंतर्गत गळतीमुळे तेल गरम होईल, हायड्रॉलिक सिलेंडरची व्हॉल्यूमेट्रिक कार्यक्षमता कमी होईल आणि परिणामी हायड्रॉलिक सिलेंडरची कार्यप्रदर्शन खराब होईल. म्हणून, गळती कमी केली पाहिजे.

आकृतीमध्ये दर्शविल्याप्रमाणे, हायड्रॉलिक सिलेंडर हायड्रॉलिक तेल गळती करू शकतात, सर्वात महत्त्वाचे म्हणजे कनेक्शन आणि क्लिअरन्सद्वारे. हे पाच मुख्य श्रेणींमध्ये सारांशित केले जाऊ शकते:

(1) सीलिंग रिंगच्या निवडीसह समस्या: हायड्रॉलिक तंत्रज्ञानाच्या विकासासह, सीलिंग उपकरणांची रचना आणि रचना अधिक वैविध्यपूर्ण बनली आहे आणि नवीन सीलिंग सामग्री सतत उदयास येत आहे. सामान्य प्रकारच्या सीलिंग रिंग्समध्ये डस्ट रिंग, YX-प्रकारच्या रिंग, U-प्रकारच्या रिंग, V-प्रकारचे कॉम्बिनेशन सील, ग्लायड रिंग, स्टेप सील आणि सपोर्ट गाईड रिंग इत्यादींचा समावेश होतो, जे प्रामुख्याने डिझाइन आणि उत्पादन युनिट्सद्वारे निवडले जातात आणि सामान्यत: कोणत्याही समस्या नसतात. किमतीच्या विचारांमुळे, साइटवर वापरलेले सामान्य सीलिंग साहित्य सामान्यत: नायट्रिल रबर, पॉलिस्टर पॉलीयुरेथेन आणि विणलेले फॅब्रिक रबर असते, जे कमी दर्जाचे साहित्य असतात आणि दीर्घकालीन सीलिंग विश्वासार्हतेच्या आवश्यकता पूर्ण करण्यात अनेकदा अपयशी ठरतात. म्हणून, सीलिंग कार्यप्रदर्शन सुधारण्यासाठी आणि हायड्रोलिक सिलेंडर्सचे सेवा आयुष्य वाढवण्यासाठी सीलिंग सामग्रीचे अपग्रेड करणे महत्वाचे आहे.

(२) सीलिंग रिंग स्टोरेज: हायड्रोलिक सील सहसा मोठ्या प्रमाणात ठेवल्या जातात. ऑन-साइट कर्मचाऱ्यांनी समस्या ओळखण्यासाठी आणि वृद्ध किंवा खराब झालेल्या सीलिंग रिंग्जचा वापर टाळण्यासाठी त्यांची देखभाल आणि स्टोरेज प्रमाणित आणि व्यवस्थित करणे आवश्यक आहे.

(3) सीलिंग स्थापना: साइटवरील कर्मचाऱ्यांसाठी तांत्रिक प्रशिक्षण मजबूत करा. स्थापनेदरम्यान, स्क्रॅच किंवा चुकीची स्थापना टाळण्यासाठी हायड्रॉलिक सिलेंडर आणि सीलिंग रिंग स्वच्छ असल्याची खात्री करा. वेगवेगळ्या प्रकारच्या सीलिंग रिंग्ससाठी स्थापना तंत्राकडे लक्ष द्या.

(४) सीलिंग रिंग आणि ग्रूव्ह फिट: सीलिंग कार्यक्षमतेची गुणवत्ता केवळ सीलिंग रिंगवरच अवलंबून नाही तर सीलिंग रिंग आणि खोबणी आणि सीलिंग रिंग आणि सीलबंद पृष्ठभाग यांच्यातील फिटवर देखील अवलंबून असते. खोबणीच्या मशीनिंग परिमाणांमध्ये त्रुटी असल्यास किंवा सिलेंडरच्या शरीरावर किंवा टाय रॉडवर परिधान असल्यास, सीलिंग रिंगचे परिमाण वास्तविक असेंबलीच्या परिमाणांनुसार समायोजित करणे आवश्यक आहे. सीलबंद पृष्ठभाग स्क्रॅच किंवा खूप खडबडीत असल्यास, ते दुरुस्त करणे किंवा बदलणे आवश्यक आहे.

(५) ऑइल इनलेट/आउटलेट आणि हायड्रॉलिक ऑइल पाईपमधील सीलिंग समस्या: हायड्रॉलिक ऑइल पाईप्सचा दीर्घकाळ वापर केल्याने इनलेट/आउटलेट आणि ऑइल पाईपमधील फिटमध्ये वृद्धत्व आणि अपुरा घट्टपणा होऊ शकतो, परिणामी तेल गळती होऊ शकते.

हायड्रॉलिक सिलेंडर्ससाठी सीलिंग पद्धती

हायड्रॉलिक सिलेंडर्ससाठी सामान्य सीलिंग पद्धतींमध्ये गॅप सीलिंग आणि रिंग सीलिंग समाविष्ट आहे.

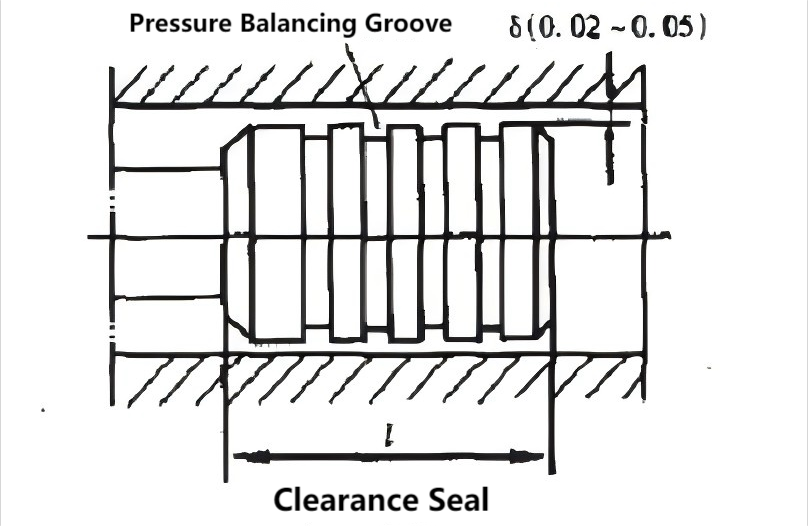

(1) गॅप सीलिंग, आकृती 1 मध्ये दर्शविल्याप्रमाणे, सील सुनिश्चित करण्यासाठी तुलनेने हलणाऱ्या भागांमधील अगदी लहान क्लिअरन्सवर अवलंबून असते. हायड्रॉलिक सिलेंडरच्या पिस्टनवर अनेक कंकणाकृती खोबणी (सामान्यत: 0.5 x 0.5 मिमी) बनविल्या जातात. त्यांचे कार्य दुहेरी आहे: प्रथम, पिस्टन आणि सिलेंडरच्या भिंतीमधील संपर्क क्षेत्र कमी करण्यासाठी; दुसरे म्हणजे, कंकणाकृती खोबणीतील तेलाच्या दाबामुळे, पिस्टन मध्यभागी स्थित असतो, ज्यामुळे बाजूच्या दाबामुळे पिस्टन आणि सिलेंडरची भिंत यांच्यातील घर्षण कमी होते आणि त्यामुळे गळती कमी होते. या सीलिंग पद्धतीमध्ये कमी घर्षण आहे परंतु खराब सीलिंग कार्यप्रदर्शन आहे आणि उच्च मशीनिंग अचूकता आवश्यक आहे. हे लहान आकारमान, कमी दाब आणि उच्च हालचाली गती असलेल्या अनुप्रयोगांसाठी योग्य आहे. क्लीयरन्स मूल्य 0.02 ~ 0.05 मिमी असू शकते.

(२)सीलिंग रिंग्जस्थिर (स्थिर) आणि हलणारे (डायनॅमिक) दोन्ही घटकांसाठी वापरले जाऊ शकते आणि सध्या हायड्रॉलिक सिस्टीममध्ये सर्वाधिक वापरले जाणारे सीलिंग उपकरण आहेत. सीलिंग रिंग तेल-प्रतिरोधक रबरापासून बनविल्या जातात (अलिकडच्या वर्षांत, नायलॉन किंवा इतर सामग्री देखील पोशाख प्रतिरोध सुधारण्यासाठी वापरली गेली आहे). सीलिंग रिंग्स सामान्यत: O-आकार, Y-आकार, V-आकार, L-आकार, J-आकार, Yx-आकार इ. मध्ये बनविल्या जातात. त्यांच्याकडे सुलभ उत्पादन, सोयीस्कर वापर, विश्वसनीय सीलिंग आणि विविध दबावांखाली विश्वसनीय ऑपरेशन यांसारखे फायदे आहेत.

① ओ-रिंग सीलगोलाकार क्रॉस-सेक्शनसह सीलिंग घटकांचा एक प्रकार आहे आणि मोठ्या प्रमाणात वापरला जातो. ओ-रिंग सील ग्रूव्हमध्ये स्थापित केले जातात आणि तेलाच्या दाबाखाली विकृत होतात, ज्यामुळे सीलिंग प्रभाव प्राप्त करण्यासाठी ते खोबणी आणि अंतराच्या विरूद्ध घट्ट बसतात. सीलिंग कार्यक्षमता वाढत्या दाबाने वाढते. त्याचे फायदे म्हणजे साधी रचना, सुलभ उत्पादन, चांगले सीलिंग कार्यप्रदर्शन आणि कमी घर्षण; त्याचा तोटा म्हणजे उच्च दाबाखाली...

② Y-रिंग सील सामान्य परिस्थितीत, Y-रिंग सील सीलिंग प्रभाव प्राप्त करण्यासाठी सपोर्ट रिंगशिवाय थेट खोबणीमध्ये स्थापित केले जाऊ शकतात. तथापि, मोठ्या दाबातील बदल आणि उच्च स्लाइडिंग गती असलेल्या परिस्थितीत, सील निश्चित करण्यासाठी समर्थन रिंग वापरणे आवश्यक आहे. त्याच्या फायद्यांमध्ये मजबूत अनुकूलता समाविष्ट आहे.

③ व्ही-आकाराचे सील बहुतेक हायड्रॉलिक सिलिंडरमध्ये कमी गतीने वापरतात. त्यामध्ये सपोर्ट रिंग, सीलिंग रिंग आणि वेगवेगळ्या आकाराच्या प्रेशर रिंग असतात. या सीलमध्ये मोठे संपर्क क्षेत्र आणि चांगले सीलिंग कार्यप्रदर्शन आहे, परंतु उच्च घर्षण देखील आहे.

④ Yx सीलमध्ये लहान क्रॉस-विभागीय परिमाण आणि साधी रचना आहे; त्यांची लांबी त्यांच्या रुंदीच्या दुप्पट आहे. त्यामुळे, सपोर्ट रिंग नसतानाही, सील खोबणीत फिरणार नाही किंवा रोल करणार नाही. सीलच्या आतील आणि बाहेरील ओठांची लांबी भिन्न असते. लहान ओठ म्हणजे कार्यरत ओठ, सीलिंग पृष्ठभागाच्या संपर्कात, परिणामी कमी स्लाइडिंग घर्षण, चांगला पोशाख प्रतिकार आणि दीर्घ सेवा आयुष्य. लांबलचक ओठ न हलणाऱ्या पृष्ठभागासह एक मोठा हस्तक्षेप फिट आहे, परिणामी उच्च घर्षण प्रतिकार होतो. हे Y-आकाराच्या सीलला चांगली स्थिरता देते आणि परिधान करण्यासाठी भरपाई देते. ही रचना उच्च आणि कमी दाब दोन्ही वातावरणात आणि उच्च-गती हालचालींमध्ये चांगले सीलिंग कार्यप्रदर्शन प्रदान करते. म्हणून, Yx-आकाराचे सील सध्या मोठ्या प्रमाणावर वापरले जातात. (Y-shaped, V-shaped, Y...) ओ-रिंग्सचे सीलिंग दाबलेल्या तेलाच्या कृतीद्वारे साध्य केले जाते, जे सीलिंग पृष्ठभागावर त्यांचे ओठ घट्ट करते. तेलाच्या उच्च दाबामुळे चांगला सील होतो. वापरादरम्यान, ते दाबाने उघडले जातील याची खात्री करण्यासाठी स्थापनेच्या दिशेने लक्ष दिले पाहिजे.

हायड्रोलिक सिलेंडर गळती

तो एक आदर्श आहेहायड्रॉलिक सिलेंडरहायड्रॉलिक तेल पूर्णपणे गळती करण्यासाठी? बऱ्याच लोकांचा असा विश्वास आहे की हायड्रॉलिक सिलिंडरमधील हायड्रॉलिक ऑइल लीकेजमध्ये अनेक तोटे आहेत, मग सर्व गळती दूर करणे चांगले नाही का? वास्तविक, हे असे नाही. जर अजिबात गळती नसेल तर, सिलेंडरच्या आत पिस्टन रॉडची परस्पर गती कोणतेही तेल बाहेर वाहून नेणार नाही, परिणामी कोरडे घर्षण होते आणि सिलेंडरच्या कार्यक्षमतेवर आणि आयुष्यावर नकारात्मक परिणाम होतो. शिवाय, हायड्रॉलिक सिलेंडरमध्ये परिपूर्ण सीलिंग साध्य करणे अशक्य आहे. पिस्टन रॉडची परस्पर गती अपरिहार्यपणे काही तेल काढते. तथापि, ही गळती कमी करणे आवश्यक आहे. म्हणून, हायड्रॉलिक सीलमध्ये अत्यंत कमी गळती, उत्कृष्ट सीलिंग कार्यक्षमता असणे आवश्यक आहे आणि हायड्रॉलिक तेलाच्या वाढत्या दाबाने त्यांचे सीलिंग प्रभाव स्वयंचलितपणे सुधारणे आवश्यक आहे. उच्च दाब आणि उच्च तापमान यासारख्या कठोर कामकाजाच्या वातावरणातही, हायड्रॉलिक सीलची गळती लक्षणीय वाढू नये.

सारांश

हायड्रोलिक सिलिंडर हा हायड्रॉलिक सिस्टिमचा ॲक्ट्युएटर आणि सिस्टीमचा एक महत्त्वाचा घटक आहे. हायड्रॉलिक सिलेंडरच्या सीलची गुणवत्ता संपूर्ण सिस्टमच्या कामकाजाच्या कार्यक्षमतेवर आणि कार्यक्षमतेवर थेट परिणाम करते. म्हणून, हायड्रॉलिक सिलेंडरची सीलिंग कार्यक्षमता चांगली आहे याची आम्ही खात्री केली पाहिजे.
