व्हिसची मूलभूत रचना काय आहे? कसे देखरेख करावे आणि एक vise?

परिचय

एक यांत्रिक प्रक्रिया अभ्यासक म्हणूनसीएनसी टूल व्हिसआमच्या दैनंदिन कामातील एक अपरिहार्य साधनांपैकी एक आहे. भागांच्या क्लॅम्पिंग, प्रक्रिया आणि असेंब्लीमध्ये हे महत्त्वपूर्ण भूमिका बजावते.

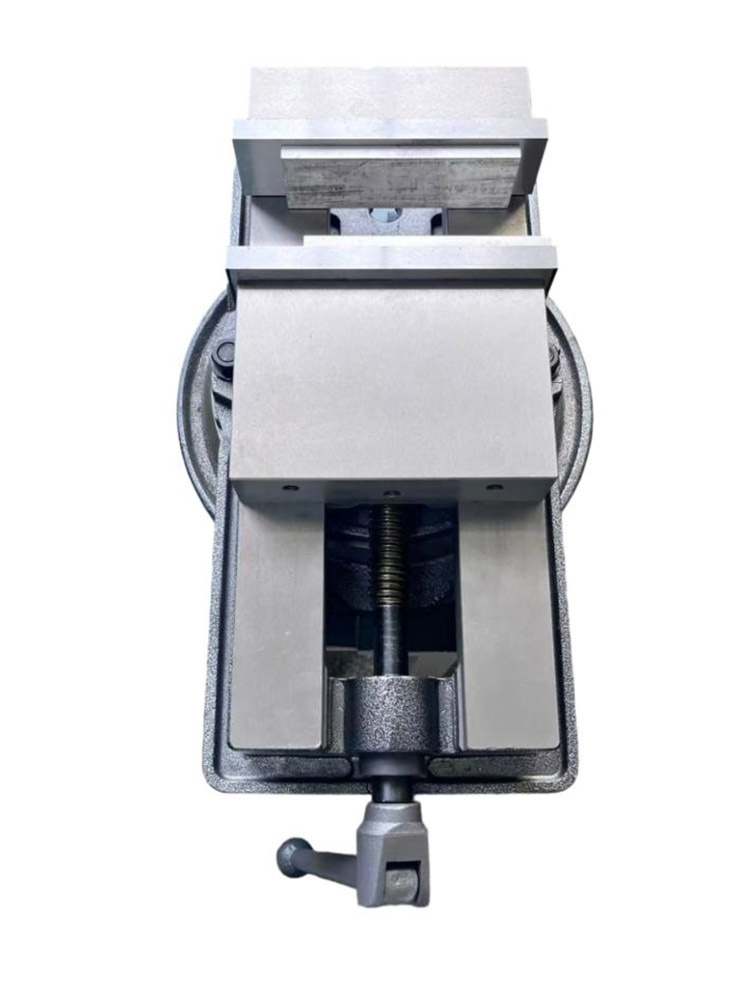

1. मिलिंग व्हिसची मूलभूत रचना

(१) जबडा शरीर

जबडा शरीर सामान्यत: उच्च-शक्ती कास्ट लोह किंवा स्टीलपासून बनलेले असते. हे केवळ इतर घटकांसाठी माउंटिंग बेस प्रदान करत नाही तर प्रक्रियेदरम्यान क्लॅम्पिंग फोर्स आणि विविध ताण देखील सहन करते.

(२) निश्चित जबडे आणि जंगम जबडे

वर्कपीस पकडण्यासाठी निश्चित जबडे आणि जंगम जबड्यांचा वापर केला जातो. निश्चित जबडे जबड्याच्या शरीराच्या एका बाजूला स्थापित केले जातात, तर जंगम जबडे स्क्रूद्वारे जबड्याच्या शरीरावर जोडलेले असतात. जंगम जबडा वर्कपीसची क्लॅम्पिंग किंवा सैल करण्यासाठी स्क्रूद्वारे चालविलेल्या जबड्याच्या शरीराच्या मार्गदर्शक रेल्वे बाजूने जाऊ शकते.

()) स्क्रू आणि नट

स्क्रू जबड्याच्या शरीरात स्थापित केला आहे, एक टोक जंगम जबडाशी जोडलेला आहे, आणि दुसरा टोक जबड्याच्या शरीरातून हँडल तयार करण्यासाठी विस्तारित आहे. हँडल फिरवून, स्क्रू क्लॅम्पिंग किंवा सैल होण्याची क्रिया साध्य करण्यासाठी हालचाल करण्यासाठी जंगम जबडा चालवते.

()) मार्गदर्शक रेल्वे

मार्गदर्शक रेलचा ट्रॅक आहे ज्यावर जंगम जबडा फिरतो, सामान्यत: जबड्याच्या शरीराच्या बाजूला असतो. मार्गदर्शक रेलची अचूकता आणि पृष्ठभागाची गुणवत्ता जंगम जबड्याच्या हलविण्याच्या स्थिरता आणि क्लॅम्पिंग अचूकतेवर थेट परिणाम करते.

(5) बेस

बेस हा व्हिसचा सहाय्यक भाग आहे, जो सहसा फिरता येण्यासारखा आहे, जेणेकरून ऑपरेटर आवश्यकतेनुसार वर्कपीसची दिशा समायोजित करू शकेल.

2. मशीन वेसची देखभाल

(१) साफसफाई

प्रत्येक वापरानंतर, पुसून टाकावाईसप्रक्रियेदरम्यान लोखंडी फाईलिंग्ज, धूळ आणि तेलाचे अवशेष काढून टाकण्यासाठी स्वच्छ कपड्यांसह शरीर, जबडे, स्क्रू आणि मार्गदर्शक रेल. विशेषत: जबडे, जर तेथे लोखंडी फाईलिंग शिल्लक असेल तर पुढच्या वेळी वर्कपीस पकडताना ते वर्कपीसच्या पृष्ठभागावर स्क्रॅच करू शकते.

(२) वंगण

वाईस वंगण घालणे हे त्याचे सेवा जीवन वाढविण्याची गुरुकिल्ली आहे. स्क्रू आणि मार्गदर्शक रेलवर नियमितपणे वंगण घालणारे तेल योग्य प्रमाणात लागू करा. वंगण घालणे तेल केवळ भागांमधील घर्षण कमी करू शकत नाही तर गंज देखील प्रतिबंधित करते.

()) स्क्रू आणि नट तपासा

नियमितपणे स्क्रू आणि नटची तंदुरुस्त तपासा. जर स्क्रू अप्रतिमपणे फिरत असल्याचे आढळले किंवा तेथे सैलतेची चिन्हे असतील तर वेळेत नट समायोजित किंवा पुनर्स्थित करा. स्क्रू आणि नटची तंदुरुस्त अचूकता क्लॅम्पिंग फोर्स आणि वाईसच्या ऑपरेशनल लवचिकतेवर थेट परिणाम करते, म्हणून त्याकडे दुर्लक्ष केले जाऊ शकत नाही.

()) बेस तपासा

Vise च्या वापराच्या परिणामासाठी बेसची स्थिरता महत्त्वपूर्ण आहे. जर बेसचे माउंटिंग बोल्ट सैल असल्याचे आढळले तर त्यांना वेळेत घट्ट करा. त्याच वेळी, बेसचे रोटेशन फंक्शन सामान्य आहे की नाही ते तपासा. जर रोटेशन गुळगुळीत नसेल तर तळाच्या आत धूळ आणि मोडतोड स्वच्छ करा आणि आवश्यक तेथे वंगण घालणारे तेल लावा.

निष्कर्ष

मशीन व्हिस हे एक अतिशय महत्त्वाचे साधन आहेसीएनसी मशीन टूल प्रोसेसिंग? त्याची मूलभूत रचना सोपी परंतु शक्तिशाली आहे, म्हणून आम्ही काळजीपूर्वक देखभाल आणि वापरू. मला आशा आहे की आमचा अनुभव आणि कौशल्ये उपयुक्त ठरू शकतात.
