चेक वाल्व्हच्या आधी किंवा नंतर रिलीफ वाल्व्ह स्थापित केला पाहिजे?

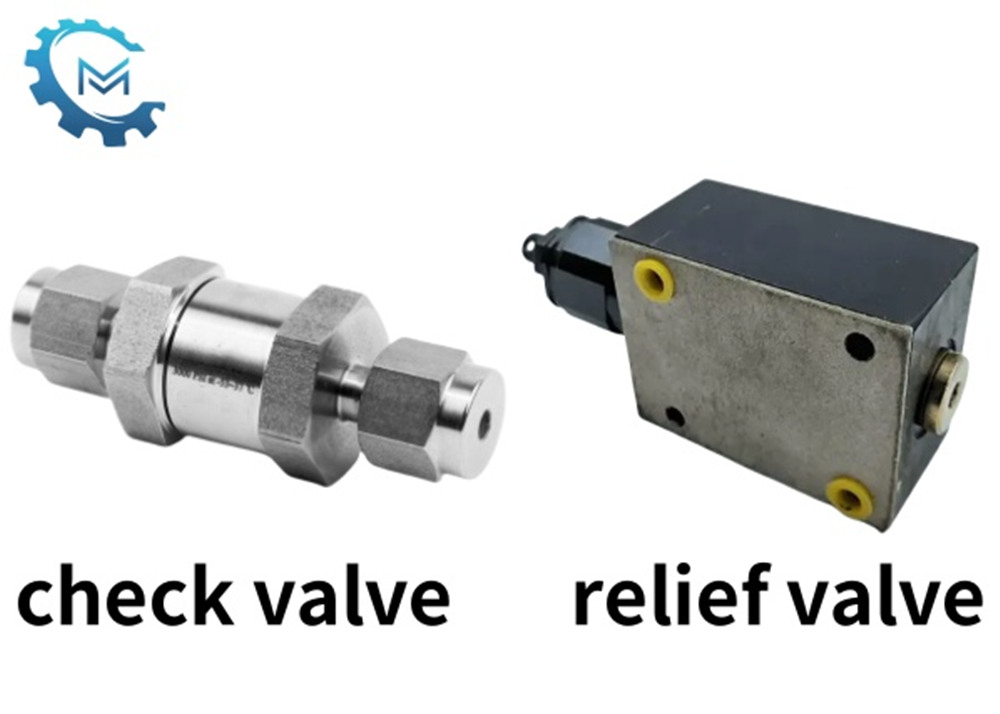

हायड्रॉलिक उपकरणे निर्माता म्हणून, आम्ही बर्‍याचदा हायड्रॉलिक सिस्टमची रचना करताना रिलीफ वाल्व्हच्या स्थापनेच्या ऑर्डरबद्दल विचार करतो आणि वाल्व्ह तपासतो. हायड्रॉलिक सिस्टममध्ये दोन्ही वाल्व्हची महत्त्वपूर्ण भूमिका आहे. रिलीफ वाल्व्ह मुख्यत: जास्त दाबामुळे होणा damage ्या नुकसानीपासून सिस्टमचे रक्षण करण्यासाठी वापरला जातो, तर चेक वाल्व्हचा वापर तेलाचा उलट प्रवाह रोखण्यासाठी केला जातो.

रिलीफ वाल्व्ह अनेकदा अपस्ट्रीम का असतोझडप तपासा?

जेव्हा रिलीफ वाल्व सिस्टमच्या मुख्य प्रेशर कंट्रोल वाल्व म्हणून वापरली जाते, तेव्हा ते सहसा हायड्रॉलिक पंपच्या आउटलेटमध्ये आणि चेक वाल्वच्या आधी समांतर जोडले जाते. यावेळी, रिलीफ वाल्व थेट लोड बदल किंवा सिस्टम ब्लॉकेजमुळे जास्त प्रमाणात दबाव रोखण्यासाठी आणि पंप आणि पाइपलाइनच्या सुरक्षिततेचे संरक्षण करण्यासाठी पंपच्या आउटपुट प्रेशरचे थेट परीक्षण करते आणि मर्यादित करते. हा लोह नियम हायड्रॉलिक सिस्टमच्या कोर सेफ्टी लॉजिकमधून प्राप्त झाला आहे: तेल पंपद्वारे प्रेशर ऑइल आउटपुट केवळ रिलीफ वाल्वमधून गेल्यानंतर चेक वाल्वद्वारे नियंत्रित अ‍ॅक्ट्यूएटर सर्किटमध्ये प्रवेश करू शकते. हे लेआउट हे सुनिश्चित करते की जेव्हा सिस्टमचा दबाव सेट मूल्यापेक्षा जास्त असतो, तेव्हा पाइपलाइन किंवा घटकांचे नुकसान करणारे दबाव टाळण्यासाठी रिलीफ वाल्व तेलाच्या टाकीकडे जादा प्रवाह त्वरित मार्गदर्शन करू शकते.

विशेष परिस्थितीसाठी अपवाद

विशिष्ट कामकाजाच्या परिस्थितीत, चेक वाल्व्हनंतर ओव्हरफ्लो वाल्व्ह ठेवण्याची आवश्यकता आहे. उदाहरणार्थ, हायड्रॉलिक लॉकिंग सर्किटमध्ये, दोन हायड्रॉलिकली नियंत्रित चेक वाल्व्हच्या बनलेल्या लॉकिंग डिव्हाइसच्या मागे स्वतंत्र ओव्हरफ्लो वाल्व आवश्यक असते. हे डिझाइन केवळ अ‍ॅक्ट्युएटरचे विश्वसनीय लॉकिंग सुनिश्चित करते, परंतु अनलॉक करताना स्वतंत्रपणे प्रभावाच्या दाबावर नियंत्रण ठेवू शकते.

दुसरे उदाहरण म्हणजे काही संचयकांचे तेल पुरवठा सर्किट. जेव्हा संचयकाच्या डाउनस्ट्रीम घटकांचे संरक्षण करणे आवश्यक असते, तेव्हा चेक वाल्व्ह नंतर ओव्हरफ्लो वाल्व्ह स्थापित करणे आवश्यक आहे. यावेळी, चेक वाल्व्ह संचयक उर्जेला परत वाहण्यापासून प्रतिबंधित करू शकतो, तर त्यानंतरच्या ओव्हरफ्लो वाल्व प्रत्येक वेळी कार्यरत चेंबरच्या दाबाचे परीक्षण करते, दुहेरी संरक्षण यंत्रणा तयार करते.

निष्कर्ष

एक म्हणूनवाल्व्ह ब्लॉकनिर्माता, आम्हाला हे चांगले ठाऊक आहे की हायड्रॉलिक सिस्टमच्या स्थिर ऑपरेशनसाठी आणि घटकांच्या संरक्षणासाठी रिलीफ वाल्व्ह आणि चेक वाल्व्हच्या स्थापनेच्या अनुक्रमांची योग्य निवड महत्त्वपूर्ण आहे. हायड्रॉलिक सिस्टमची रचना करताना, आम्ही सिस्टमच्या विशिष्ट गरजा आणि अनुप्रयोग परिस्थितींच्या आधारे संपूर्ण हायड्रॉलिक सिस्टमच्या संतुलनाचा विस्तृत विचार करू आणि हायड्रॉलिक सिस्टम सुरक्षित आणि कार्यक्षमतेने कार्य करू शकते हे सुनिश्चित करण्यासाठी इन्स्टॉलेशन अनुक्रम योग्यरित्या निवडा.
