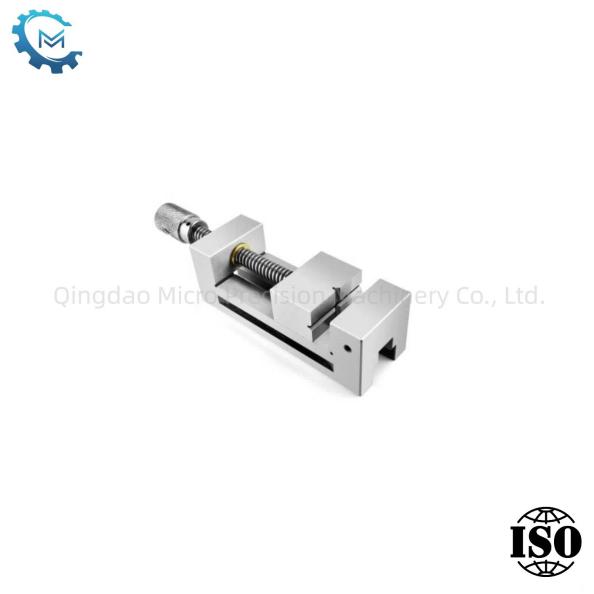

सीएनसी मशीन व्हिस म्हणजे काय?

सीएनसी मशीन viseआम्ही बहुतेकदा मशीनिंगमध्ये वापरतो हा एक औद्योगिक पकडी आहे. हे सहसा मिलिंग मशीन आणि ड्रिलिंग मशीनवर स्थापित केले जाते. एक व्हिस एक सामान्यतः वापरली जाणारी मशीन टूल ory क्सेसरीसाठी आहे, मुख्यत: सीएनसी मशीन टूल्स किंवा मशीनिंग ऑपरेशन्ससाठी सामान्य मशीन टूल्सवरील वर्कपीसेस क्लॅम्प आणि निराकरण करण्यासाठी वापरली जाते.

1. कार्यरत तत्त्वvise

मशीन टूल्ससह कार्य करताना वर्कपीसेस पकडणे वापरण्यासाठी वापरली जाणारी मशीन टूल ory क्सेसरीसाठी एक मशीन टूल आहे. लीड स्क्रू चालू करण्यासाठी रेंच वापरणे हे त्याचे कार्यरत तत्व आहे आणि लीड स्क्रू नट जंगम क्लॅम्प बॉडी हलविण्यासाठी चालवते, ज्यामुळे वर्कपीस घट्ट आणि सैल होते. मशीन व्हिसची असेंब्ली स्ट्रक्चर ही डिटेच करण्यायोग्य थ्रेडेड कनेक्शन आणि पिन कनेक्शनचे कास्ट लोह संयोजन आहे; जंगम क्लॅम्प शरीराची रेखीय गती सर्पिल मोशनपासून रूपांतरित होते; कार्यरत पृष्ठभाग म्हणजे सर्पिल जोडीची घर्षण पृष्ठभाग, मार्गदर्शक जोडी आणि क्लीयरन्स फिटसह शाफ्ट आणि छिद्र.

2. कॅरेक्टेरिस्टिक्सvise

(१) उत्पादनासाठी द्रुत आणि सोयीस्करपणे नवीन उत्पादने सुसज्ज करण्याची क्षमता, अशा प्रकारे उत्पादन तयारी चक्र कमी करते आणि उत्पादन खर्च कमी करते

(२) सुस्पष्ट व्हिसेसह समान वैशिष्ट्यांसह वर्कपीसच्या गटाला पकडण्याची क्षमता

()) दंड प्रक्रियेसाठी उच्च-परिशुद्धता मशीन टूल फिक्स्चर लागू करण्याची क्षमता

()) विविध आधुनिक उत्पादन तंत्रांसाठी नवीन मशीन टूल फिक्स्चर लागू करण्याची क्षमता

3. वर्कपीसमध्ये क्लॅम्पिंगसाठी खबरदारीदिसू

(१) वर्कपीसची मशीन केलेली पृष्ठभाग जबड्यांपेक्षा जास्त असणे आवश्यक आहे, अन्यथा वर्कपीस समांतर शिम्ससह वाढविणे आवश्यक आहे.

आणि वर्कपीस शिमच्या जवळ करण्यासाठी, हातोडीने वर्कपीसच्या उप-पृष्ठभागावर टॅप करताना ते पकडले जावे. गुळगुळीत पृष्ठभाग स्क्रॅच करण्यापासून रोखण्यासाठी गुळगुळीत पृष्ठभाग तांब्याच्या रॉडने टॅप केले पाहिजे.

()) जबड्यांना नुकसान होण्यापासून रोखण्यासाठी आणि मशीन्ड पृष्ठभाग राखण्यासाठी, वर्कपीस पकडताना तांबे पत्रक जबड्यांवर ठेवावे. क्लॅम्पिंगची डिग्री तपासण्यासाठी हाताने शिम्स हलवा. जर काही सैलता असेल तर याचा अर्थ असा आहे की वर्कपीस आणि शिम्स चांगले बसत नाहीत. फ्लॅट-नाकातील फिअर्स सैल केले पाहिजेत आणि पुन्हा क्लॅम्प केले पाहिजेत.

()) अपुरी कडकपणा: क्लॅम्पिंग फोर्सला वर्कपीस विकृत होण्यापासून रोखण्यासाठी वर्कपीसला दृढपणे समर्थित करणे आवश्यक आहे.

निष्कर्ष

थोडक्यात, व्हिस हे एक मशीन टूल access क्सेसरी आहे जे वर्कपीस पकडण्यासाठी वापरले जाते. यात सोपी आणि कॉम्पॅक्ट स्ट्रक्चर आणि मजबूत क्लॅम्पिंग फोर्सची वैशिष्ट्ये आहेत. आमच्यासाठी हे वापरणे खूप सोपे आहे. हे केवळ आमच्या विविध प्रक्रियेच्या गरजा पूर्ण करू शकत नाही तर उत्पादन कार्यक्षमता आणि प्रक्रिया गुणवत्ता प्रभावीपणे सुधारित देखील करू शकत नाही.
