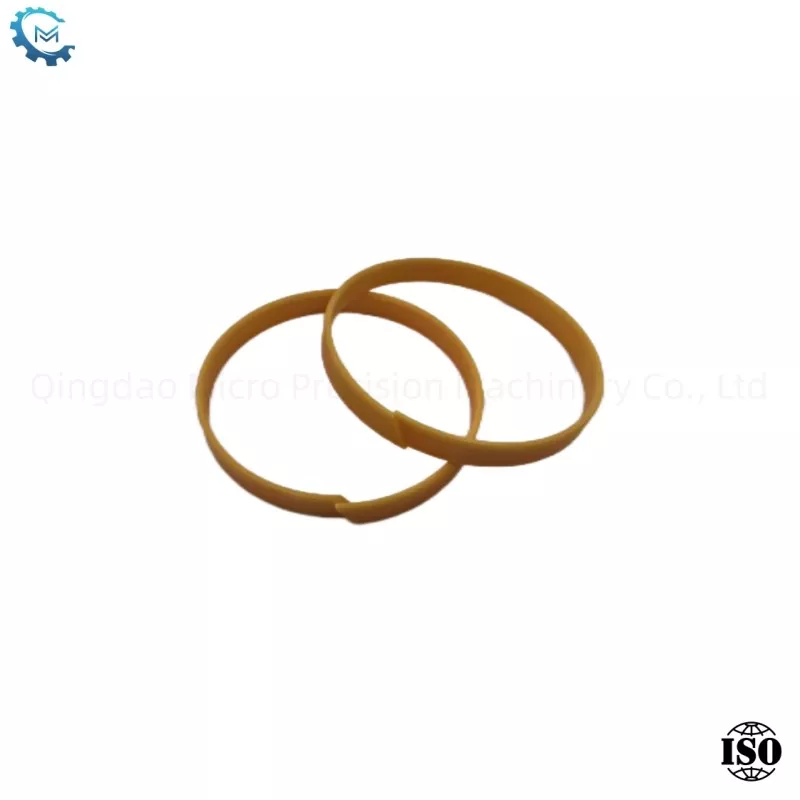

एमपीएमडीएस मालिकेची मार्गदर्शक रिंग

गाईड रिंग, ज्याला सपोर्ट रिंग देखील म्हणतात, हा एक भाग आहे जो पिस्टन किंवा पिस्टन रॉडच्या हालचालीस समर्थन देण्यासाठी हायड्रॉलिक सिलेंडर किंवा गॅस सिलेंडरच्या पिस्टन किंवा पिस्टन रॉडवर वापरला जातो. हे पिस्टन किंवा पिस्टन रॉडला हालचाली दरम्यान सिलेंडर बॉडीशी थेट संपर्क आणि घर्षण करण्यापासून प्रतिबंधित करू शकते आणि सिलेंडर बॉडी आणि पिस्टन किंवा पिस्टन रॉडला नुकसानीपासून संरक्षण देऊ शकते. मार्गदर्शक रिंग्जसाठी सामान्यतः वापरली जाणारी सामग्री म्हणजे पॉलीऑक्सिमेथिलीन (पीओएम).

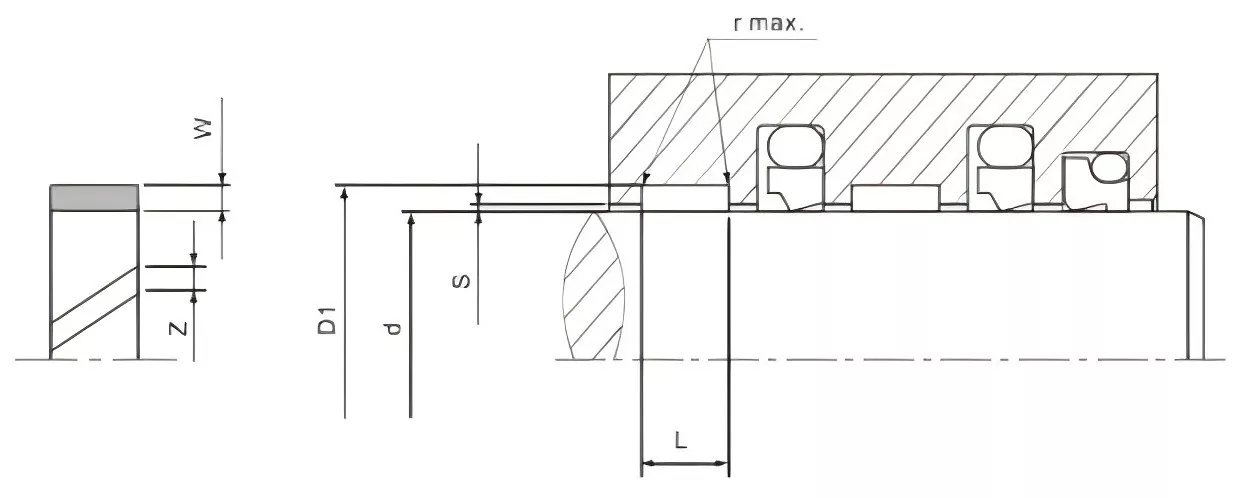

खोबणी पृष्ठभागाची वैशिष्ट्ये

तपशील

मर्यादित क्लीयरन्स एस

आता एक कोटेशन मिळवा

पीटीएफईने भरलेले

वैशिष्ट्ये

पिस्टन रॉडसाठी नॉन-मेटलिक गाईड बेल्ट, वापरण्यास तयार आणि साइट कटिंग प्रकारांमध्ये उपलब्ध

▶साहित्य

-वियर-प्रतिरोधक रिंग पीटीएफई कांस्य संमिश्र आहे

▶कामगिरी

पिस्टन रॉडसाठी नॉन-मेटलिक मार्गदर्शक घटक, आयएसओ 10766 मानक पोकळीसाठी देखील योग्य.

-मेटल/प्लास्टिक मटेरियल जोडी "ब्लॉकिंग" आणि "जप्ती" मर्यादित लोड क्षमता (सामग्री) प्रतिबंधित करते;

-आता घर्षण, स्टिक-स्लिप इंद्रियगोचर नाही; खराब वंगणसह कोरड्या चालणार्‍या कामकाजाच्या परिस्थितीसाठी योग्य;

-जीओडी व्हायब्रेशन डॅम्पिंग (रेडियल कंप);

-आकला संभाव्य परदेशी अशुद्धी असू शकतात;

-गॉइड रिंग कॉर्नर गोलिंग पोकळीच्या खोबणीच्या अर्ध-छिद्र कोपर्‍यात एज गॅप एक्सट्रूझन "एक्सट्रूजन" प्रतिबंधित करते.

> कामकाजाची परिस्थिती

रेखीय वेग: ≤15 मी/से;

लोड क्षमता: 20 ℃ वर ≤15 एन/मिमी 2; <7.5 एन/, 80 वर; <5 एन/मिमी 2, 120 सी वर. जास्तीत जास्त ऑपरेटिंग तापमान: -60 ° से ~+150 डिग्री सेल्सियस (200 डिग्री सेल्सियस).

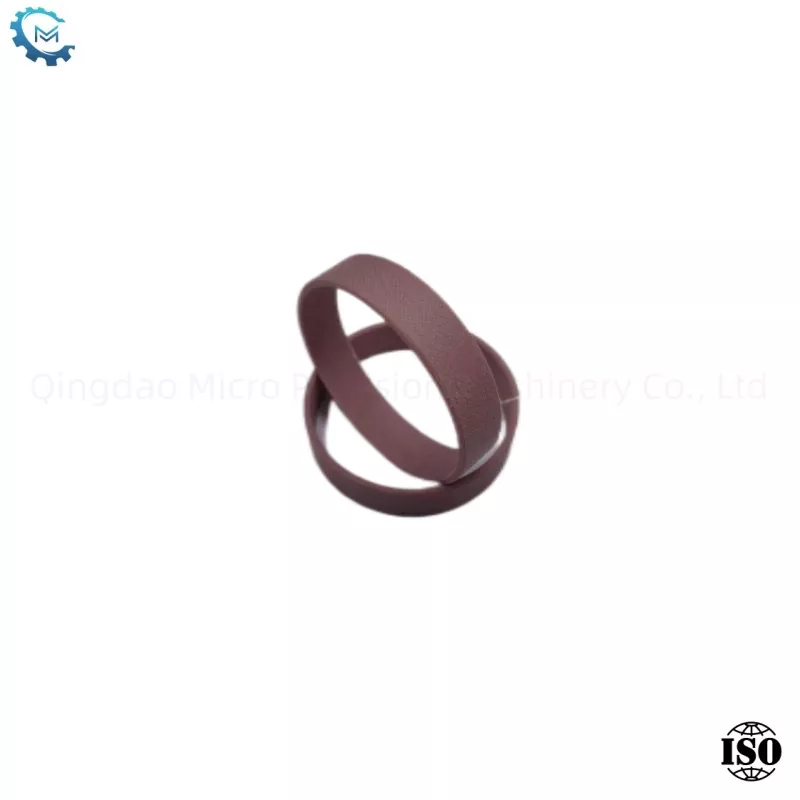

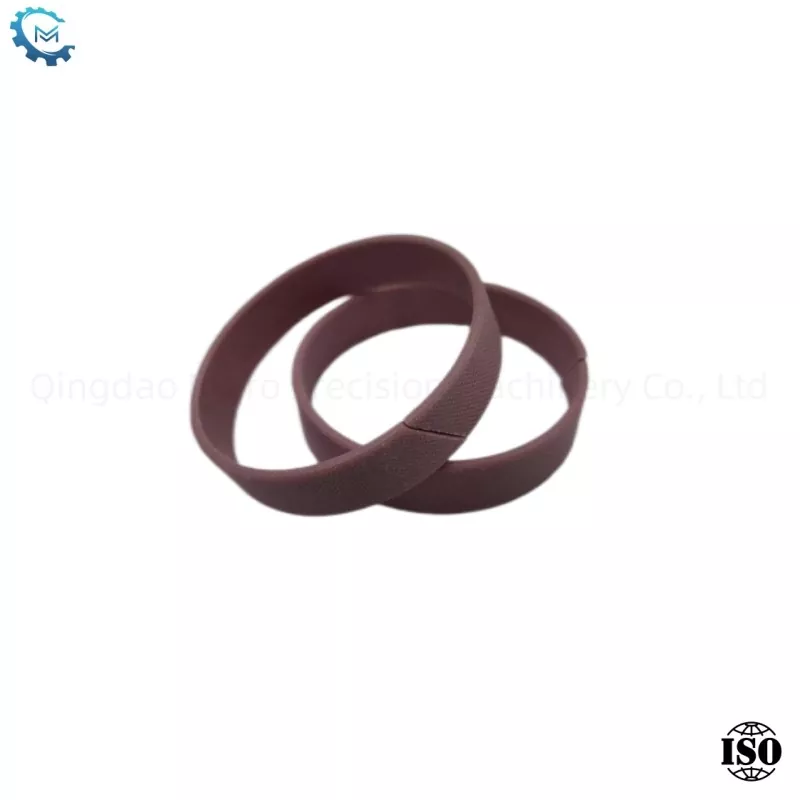

फेनोलिक कापड

▶वैशिष्ट्ये

पिस्टनसाठी नॉन-मेटलिक मार्गदर्शक घटक.

▶साहित्य

-वियर-प्रतिरोधक अंगठी फिनोलिक कापड आहे

▶कामगिरी

पिस्टन रॉडसाठी नॉन-मेटलिक मार्गदर्शक घटक म्हणून वापरले जाते, आयएस 010766 मानक पोकळीसाठी देखील योग्य आहे.

-मेटल/प्लास्टिक सामग्रीची जोडी "ब्लॉकिंग" आणि "जप्ती" इंद्रियगोचर प्रतिबंधित करते;

-ह्या लोड बेअरिंग क्षमता, ठिसूळ कार्यरत तापमानापर्यंत पोहोचण्यापूर्वी लवचिक;

-गॉइड रिंग कॉर्नर गोलिंग पोकळीच्या खोबणीच्या अर्ध-छिद्र कोपर्‍यात एज एक्सट्रूझन "एक्सट्रूजन" प्रतिबंधित करते.

▶कामकाजाची परिस्थिती

ओळ वेग: <1 मी/से

लोड क्षमता: <50 एन/मिमी 2, 120 सी पेक्षा कमी कार्य तापमान: -60 ℃ ~+120 ° से.
